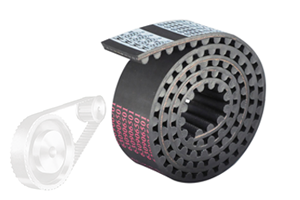

曲線齒同步帶
產品展示
 |
商品名稱： 曲線齒同步帶 產品材質： 曲線齒同步帶以進口氯丁橡膠，玻璃纖維線繩，尼龍66彈性布為主體。 市場應用： 氯丁橡膠曲線齒同步帶有著極為廣泛的用途，適用于家用電器及機械工業工程設備:如打印機等辦公設備、縫紉機、電梯、自動門、輸送行業、機床、自動售貨機、木工和造紙、園林機械等各種領域。 產品特點： 氯丁膠曲線齒同步帶高靈活性，低軸承負荷，極小的帶輪直徑。S系列、R系列能降低工作噪音，極高的傳動能力，定位穩定性高，能給用戶帶來更高的效率。 |
|
|
商品詳情介紹
物理機械性能
|
項 目 |
曲線齒同步帶 |
||||||||
|
S2M |
3M
S3M R3M |
S4.5M |
5M |
S5M R5M |
8M、S8M R8M |
14M、S14M R14M |
20M R20M |
||
|
拉伸強度a N/mm ≥ |
80 |
95 |
160 |
170 |
180 |
340 |
420 |
550 |
|
|
參考力 伸長率 |
參考力N/mm |
60 |
72 |
120 |
128 |
135 |
255 |
322 |
440 |
|
伸長率％ ≤ |
3 |
||||||||
|
帶背硬度 邵爾A型 (SHA°) |
75±5 |
||||||||
|
齒體剪切強度 N/mm ≥ |
— |
— |
45 |
50 |
50 |
60 |
80 |
100 |
|
|
芯繩粘合強度 N ≥ |
— |
— |
340 |
400 |
400 |
700 |
1200 |
1600 |
|
|
包布粘合強度 N/mm ≥ |
— |
— |
5 |
6 |
6 |
10 |
12 |
15 |
|
曲線齒同步帶尺寸
|
型 號 |
3M |
5M |
8M |
14M |
20M |
|
雙面同步帶帶高 hd |
3.20 |
5.30 |
8.20 |
14.90 |
21.20 |
|
單面同步帶帶高 hs |
2.40 |
3.80 |
6.00 |
10.00 |
13.20 |
|
齒 高 ht |
1.22 |
2.06 |
3.38 |
6.02 |
8.40 |
|
節 距 Pb |
3.00 |
5.00 |
8.00 |
14.00 |
20.00 |
|
齒頂角半徑 ra |
0.87 |
1.49 |
2.46 |
4.50 |
6.50 |
|
齒根圓角半徑 ｒr |
0.24～0.30 |
0.40～0.44 |
0.64～0.76 |
1.20～1.35 |
1.77～2.01 |
|
齒 根 寬 S |
1.78 |
3.05 |
5.15 |
9.40 |
14.00 |
|
齒形角2β≈ |
14° |
14° |
14° |
14° |
14° |
|
節 頂 距 δ |
0.381 |
0.572 |
0.686 |
1.397 |
2.160 |
|
